단락 및 과부하 보호를 제공하는 올바른 회로 차단기를 선택하는 방법은 무엇입니까?

다양한 시나리오에는 적절한 보호와 설치 용이성을 보장하기 위해 다양한 유형의 회로 차단기가 필요합니다.

주거/민간 시나리오

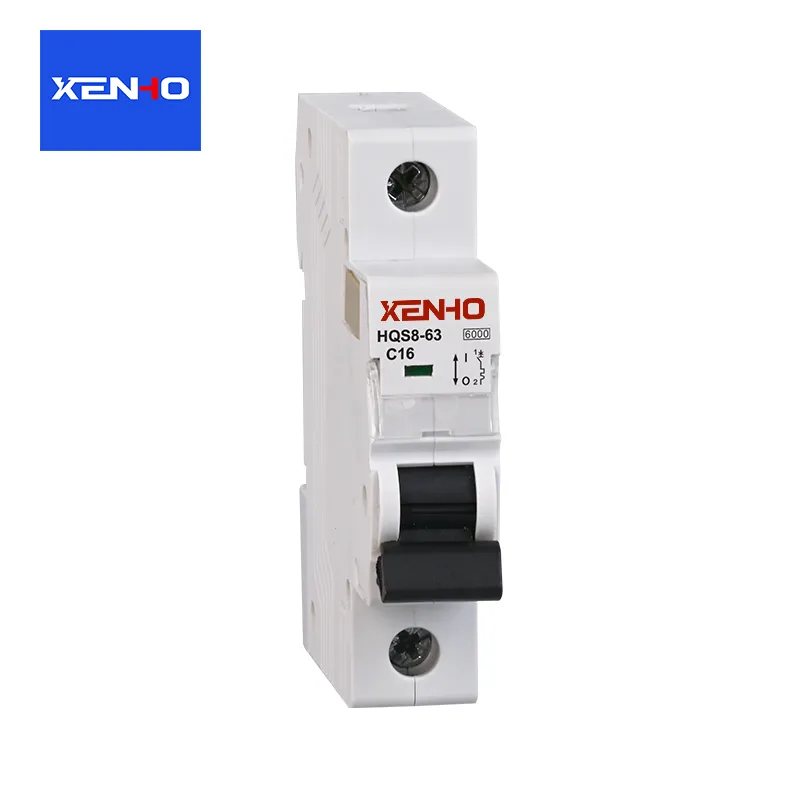

선택하다미니어처 회로 B리커(MCB)

특징: 작은 크기, 저렴한 비용, 내장된 열-자기 트리핑(과부하 및 단락 보호 모두 제공), 배전함의 DIN 레일 장착에 적합합니다.

선택 제안: 조명 회로에는 B-곡선을 사용하고, 소켓/에어컨 회로에는 C-곡선을 사용하고, 고전력 기기(예: 3P 에어컨)에는 C/D-곡선을 사용합니다.

 산업/상업 시나리오(고부하 전류)

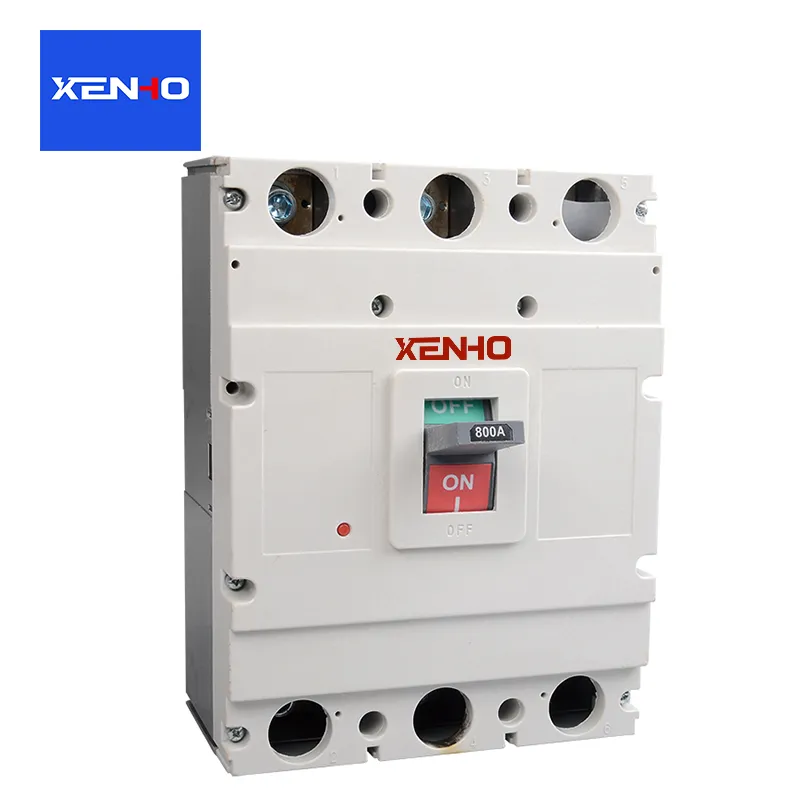

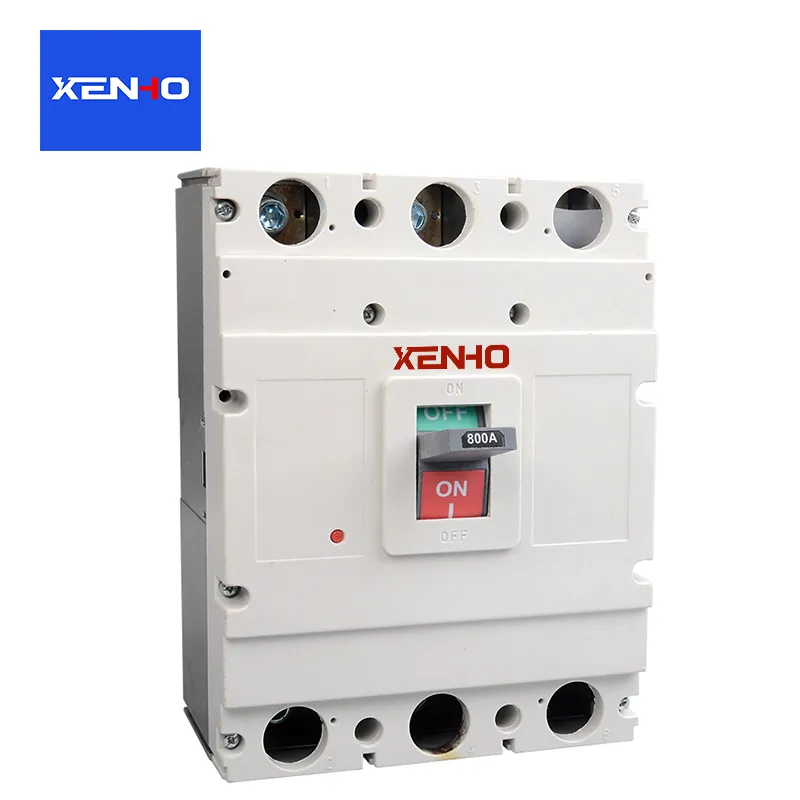

전류 63~630A: 선택성형 케이스 회로 차단기(MCCB), 수동/전기 작동 지원, 강력한 차단 용량 및 옵션 액세서리로 확장 가능한 기능;

전류 >630A: 선택기중 차단기(ACB)는 배전실의 수신 라인/버스 연결에 사용되며, 오류 발생 시 대규모 정전을 방지하기 위한 선택적 보호 기능을 제공합니다.

 습도가 높거나 높은 개인 안전 요구 사항 시나리오

선택하다잔류 전류 회로 차단기(RCBO)는 MCB 기반의 누수 방지 기능을 통합하여 "과부하 + 단락 + 누수"에 대한 3중 보호 기능을 제공하며 욕실, 주방 및 실외 회로에 적합합니다.

회로 차단기 선택 시 피해야 할 주요 사항

"과대 크기" 방지: 소전류 회로를 보호하기 위해 정격 전류가 큰 회로 차단기를 사용하면(예: 10A 조명 회로를 보호하는 100A MCB) 과부하/단락 중에 시간에 맞춰 트립되지 않는 결과가 발생합니다.

차단 용량은 "과소 지정"될 수 없습니다. 들어오는 끝은 높은 수준의 차단 용량(예: 10kA)을 선택해야 합니다. 그렇지 않으면 회로 차단기가 단락 중에 폭발할 수 있습니다.

잘못된 곡선 선택은 중대한 실수입니다. 모터 회로에 B 곡선을 사용하면 불필요한 트립이 자주 발생하고 조명 회로에 D 곡선을 사용하면 과부하 보호의 민감도가 감소합니다.
