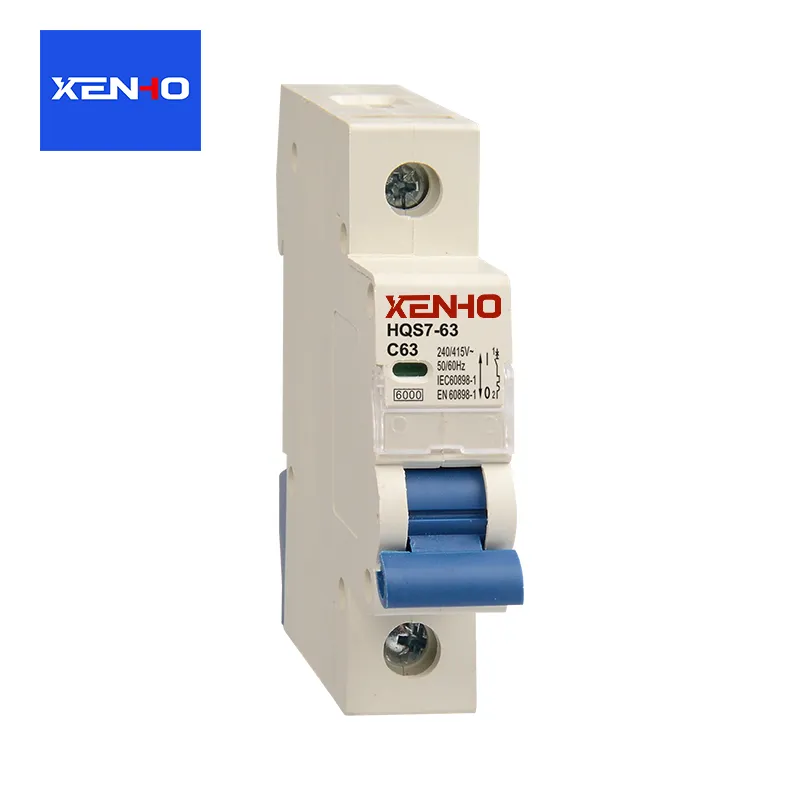

DC 회로 차단기란 무엇이며 올바른 것을 어떻게 선택합니까?

A DC 회로 차단기과도한 전류 및 설계에 따라 단락으로부터 직류 전기 회로를 보호합니다. AC 시스템과 달리 DC 시스템에는 매 반주기마다 교차하는 자연 전류가 없으므로 아크 중단이 더욱 어렵습니다. 이 가이드에서는 구매자가 전기 시스템에 적합한 보호 장치를 선택하는 데 도움이 되는 DC 회로 차단기 작동, 주요 유형, 필수 정격, 애플리케이션 요구 사항, 설치 고려 사항, 일반적인 구매 실수 및 유지 관리 방법에 대해 설명합니다.

1. DC 회로 차단기란 무엇입니까?

A DC 회로 차단기회로에 과부하, 단락 또는 기타 지정된 오류 조건이 발생할 때 직류를 차단하도록 설계된 전기 보호 장치입니다. 회로를 개방함으로써 잠재적으로 손상될 수 있는 전류로부터 케이블, 전기 장비, 전력 변환 구성 요소 및 연결된 부하를 보호하는 데 도움이 됩니다.

직류는 주로 한 방향으로 흐른다. 일반적으로 배터리, 광전지 패널, 연료 전지 및 DC 전원 공급 장치에서 공급됩니다. 이러한 기술이 현대 에너지 및 산업 시스템에서 점점 더 중요해짐에 따라 신뢰할 수 있는 DC 회로 보호가 전기 시스템 설계의 필수 부분이 되었습니다.

DC 회로 보호가 중요한 이유는 무엇입니까?

과도한 전류는 도체를 과열시키고 절연을 손상시키며 전자 부품의 성능을 저하시키고 화재 위험을 초래할 수 있습니다. 적절하게 선택된 차단기는 설계된 작동 특성에 따라 영향을 받는 회로를 분리하여 고장 전류의 지속 시간을 제한합니다.

• 장비 보호:배터리, 인버터, 컨트롤러 및 기타 연결된 장치의 손상을 방지하는 데 도움이 됩니다.
• 케이블 보호:보호 장치가 케이블 등급에 맞게 올바르게 조정되면 도체 과열 위험이 줄어듭니다.
• 운영 연속성:시스템 아키텍처가 허용하는 곳에서 영향을 받지 않은 회로가 계속 작동할 수 있도록 오류를 격리할 수 있습니다.
• 유지관리 편의성:장치가 해당 목적에 적합하고 해당 지침에 따라 사용될 때 회로 절연 수단을 제공합니다.
• 시스템 안전성:접지, 절연 및 기타 전기 보호 조치와 함께 조정된 보호 전략을 지원합니다.

회로 차단기는 그 자체로 완전한 안전 솔루션이 아닙니다. 또한 효과적인 보호는 올바른 시스템 설계, 적절한 배선, 적절한 고장 전류 계산 및 적용 가능한 전기 규정 준수 여부에 따라 달라집니다.

2. DC 회로 차단기는 어떻게 작동합니까?

DC 회로 차단기는 회로를 통해 흐르는 전류를 모니터링하고 작동 메커니즘이 적격 오류를 감지하면 전류를 차단합니다. 정확한 프로세스는 차단기의 구성, 트립 특성 및 의도된 적용에 따라 다릅니다.

과부하 보호

과부하는 회로가 지속 기간 동안 의도한 것보다 더 많은 전류를 전달할 때 발생합니다. 예를 들어, 산업용 DC 전원 공급 장치는 과도한 수요 또는 오작동하는 구성 요소로 인해 설계된 부하 이상으로 작동할 수 있습니다.

많은 소형 DC 회로 차단기는 열 트립 메커니즘을 사용합니다. 과도한 전류는 트립 메커니즘을 해제할 수 있을 만큼 충분히 구부러질 때까지 바이메탈 요소를 가열합니다. 이 반응은 일반적으로 시간에 따라 달라집니다. 중간 정도의 과부하는 훨씬 큰 과부하보다 트립하는 데 더 오랜 시간이 걸릴 수 있습니다.

단락 보호

단락은 극도로 높은 전류를 생성할 수 있는 의도하지 않은 저저항 경로를 생성합니다. 많은 열자기 차단기에는 높은 고장 전류에 신속하게 반응하는 자기 트립 메커니즘이 통합되어 있습니다. 대신 전자 차단기는 센서와 제어 회로를 사용하여 지정된 오류 조건을 감지하고 중단을 시작할 수 있습니다.

차단기는 설치 지점에서 예상되는 오류 전류에 대해 적절한 DC 전압 정격과 충분한 DC 차단 용량을 가져야 합니다. 높은 정격 전류만으로는 장치가 단락을 안전하게 차단할 수 있음을 입증하지 못합니다.

아크 중단

전류가 흐르는 동안 접점이 분리되면 접점 사이에 전기 아크가 형성될 수 있습니다. AC 회로에서 전류는 각 사이클 동안 자연스럽게 0을 통과하여 아크 소멸을 돕습니다. DC 전류는 일반적인 정상 상태 조건에서 동일한 반복 영점 교차를 제공하지 않습니다.

이러한 이유로 DC 회로 차단기는 특별히 설계된 접점 배열, 아크 슈트, 자기 아크 차단 시스템 또는 기타 아크 제어 구조를 사용할 수 있습니다. 이러한 기능은 장치의 정격 작동 조건 내에서 회로를 안전하게 중단할 수 있도록 아크를 연장, 냉각, 분할 또는 소멸하는 데 도움이 됩니다.

3. DC 회로 차단기는 AC 차단기와 어떻게 다릅니까?

DC 및 AC 회로 차단기는 동일한 기본 목적을 공유하지만 중단 요구 사항은 크게 다를 수 있습니다. 전류 정격이 회로와 일치한다는 이유만으로 장치를 선택하면 보호가 제대로 이루어지지 않을 수 있습니다.

일부 차단기는 AC 및 DC 작동 모두에 대해 인증을 받았지만 정격 및 허용 구성이 다를 수 있습니다. 이중 정격 제품은 해당 제조업체가 제공한 특정 정격 및 배선 다이어그램에 따라 설치해야 합니다.

4. 어떤 유형의 DC 회로 차단기를 사용할 수 있습니까?

가장 적합한 DC 회로 차단기는 부하, 결함 특성, 필요한 응답 시간, 사용 가능한 공간 및 유지 관리 전략에 따라 다릅니다. 주요 디자인을 이해하면 구매자가 제품을 보다 정확하게 비교할 수 있습니다.

열자기 DC 회로 차단기

열자기 차단기는 열 과부하 보호와 자기 단락 보호 기능을 결합합니다. 이 제품은 일반적으로 DC 배전 패널, 제어 회로 및 일부 산업용 애플리케이션용으로 고려됩니다.

• 과전류 보호의 두 가지 보완적인 형태를 제공합니다.
• 광범위한 일상적인 유통 요구 사항에 적합할 수 있습니다.
• 트립 곡선과 DC 차단 정격을 주의 깊게 확인해야 합니다.

전자 DC 회로 차단기

전자 설계는 전류 센서와 전자 제어 회로를 사용하여 지정된 오류 조건을 감지합니다. 제품에 따라 조정 가능한 보호 임계값, 상태 표시, 원격 모니터링 또는 통신 기능을 제공할 수 있습니다.

이러한 기능은 가동 중지 시간이 많이 소요되는 자동화 시설 및 시스템에서 유용할 수 있습니다. 단, 해당 제품이 기존의 기계식 차단기인지, 전자식 보호스위치인지, 무접점 장치인지 여부는 차단 방법 및 고장 동작이 다를 수 있으므로 구매자는 반드시 확인해야 합니다.

소형 DC 회로 차단기

소형 회로 차단기는 적절한 저전압 DC 배전 애플리케이션에 사용되는 소형 장치입니다. 작은 설치 공간으로 인해 패널 레이아웃이 단순화될 수 있지만 적합성은 여전히 ​​정격 전압, 차단 용량, 극 배열 및 제조업체가 승인한 DC 구성에 따라 달라집니다.

성형 케이스 및 산업용 DC 회로 차단기

몰드 케이스 및 기타 산업용 차단기는 전류 수준, 결함 조건 또는 설치 요구 사항이 더 까다로운 시스템에 사용할 수 있습니다. 모델에 따라 조정 가능한 트립 설정, 액세서리, 보조 접점 및 산업용 스위치기어와의 통합을 제공할 수 있습니다.

특수 DC 보호 장치

태양광 발전 어레이, 배터리 에너지 저장 시스템, 전기 자동차 충전 장비 및 기타 에너지 애플리케이션에는 특정 전기적 특성에 맞게 설계된 보호 장치가 필요할 수 있습니다. 예를 들어, 광전지 회로는 지속적인 DC 아크를 경험할 수 있는 반면 배터리는 매우 높은 결함 전류를 전달할 수 있습니다.

특수 애플리케이션에는 특정 차단기 카테고리가 자동으로 필요하지 않습니다. 시스템 설계, 적용 가능한 표준, 장비 지침 및 고장 전류 평가를 통해 적절한 솔루션을 확립해야 합니다.

5. DC 회로 차단기는 어디에 사용됩니까?

DC 회로 차단기는 직류 전원에 제어된 과전류 보호 및 안정적인 절연이 필요한 모든 곳에서 사용됩니다. 작동 조건은 애플리케이션마다 상당히 다르므로 한 설치에 적합한 장치가 다른 설치에는 적합하지 않을 수 있습니다.

태양광 발전 시스템

태양광 설비는 적절한 어레이, 결합기 및 인버터 관련 회로에 DC 보호를 사용합니다. 선택한 장비는 최대 시스템 전압, 사용 가능한 결함 전류, 환경 노출 및 PV 회로의 특정 요구 사항을 고려해야 합니다.

배터리 에너지 저장

배터리 시스템은 특히 여러 셀이나 배터리 모듈이 병렬로 연결된 경우 상당한 오류 전류를 전달할 수 있습니다. 보호 선택 시에는 배터리 화학, 시스템 전압, 사용 가능한 단락 전류, 도체 크기, 배터리 관리 및 절연 시스템과의 조정을 고려해야 합니다.

산업 자동화 및 제어

산업용 제어 패널은 센서, 계전기, 액추에이터, 컨트롤러 및 통신 장비에 DC 전원을 분배하는 경우가 많습니다. 적절한 보호는 보호 체계가 적절하게 조정된 경우 연결된 모든 장치를 불필요하게 중단하지 않고 결함이 있는 분기를 격리하는 데 도움이 될 수 있습니다.

통신 및 데이터 인프라

통신 설비 및 일부 데이터 인프라 시스템은 네트워크 장비 및 백업 공급 장치에 DC 배전을 사용합니다. 고가용성 요구 사항으로 인해 예측 가능한 오류 격리와 적절한 장비 조정이 특히 중요합니다.

전기 자동차 및 충전 인프라

전기 자동차 시스템 및 충전 설치에는 특정 전압 수준, 전류 프로필 및 안전 요구 사항이 포함됩니다. 보호 장치는 시스템의 원하는 위치에 맞게 선택해야 하며 해당 제품 표준 및 설치 요구 사항을 충족해야 합니다.

6. 올바른 DC 회로 차단기를 어떻게 선택합니까?

DC 회로 차단기를 선택하는 것은 단순히 암페어 정격을 부하에 맞추는 문제가 아닙니다. 구매자는 전체 전기 시스템을 평가하고, 제품의 기술 문서를 확인하고, 선택한 장치가 실제 결함 조건에 적합한지 확인해야 합니다.

1단계: 시스템 전압 확인

관련 작동 및 시스템 조건을 포함하여 차단기가 경험할 수 있는 최대 DC 전압을 식별합니다. 정격 전압은 회로에 충분해야 하며 허용된 극 배열은 제조업체의 지침과 일치해야 합니다.

일부 설계에서는 여러 극을 직렬로 연결하여 지정된 DC 전압 정격을 달성할 수 있습니다. 이는 제조업체가 명시적으로 지원하고 지정된 배선 다이어그램에 따라 설치된 경우에만 허용됩니다. 극을 직렬로 연결해도 장치의 승인된 전압 정격이 자동으로 높아지지는 않습니다.

2단계: 필요한 전류 정격 결정

예상되는 연속 전류를 계산하고 부하 특성, 도체 전류용량, 주변 온도, 인클로저 조건 및 적용 가능한 전기 코드를 고려합니다. 상당한 시동 전류 또는 과도 전류가 있는 부하는 적절한 트립 특성이 필요할 수도 있습니다.

차단기 등급은 정상적인 작동 조건을 수용하면서 관련 도체와 장비를 보호해야 합니다. 불필요한 트리핑을 방지하기 위해 더 높은 정격 전류를 선택하면 배선과 장비의 정격이 적절하지 않은 경우 보호 기능이 손상될 수 있습니다.

3단계: DC 차단 용량 확인

차단 용량은 검토해야 할 가장 중요한 사양 중 하나입니다. 이는 차단기가 지정된 테스트 조건에서 차단하도록 설계되고 평가된 최대 오류 전류를 나타냅니다.

설치 지점에서 예상되는 단락 전류를 결정하고 차단기의 DC 차단 정격이 의도한 전압 및 구성에서 충분한지 확인합니다. 예를 들어, 배터리 시스템은 사용 가능한 결함 전류가 높을 수 있으므로 특별한 주의가 필요할 수 있습니다.

4단계: 올바른 극 수 선택

1극, 2극 및 기타 구성은 다양한 회로 배열을 제공합니다. 올바른 선택은 시스템 접지 방법, 연결을 끊어야 하는 도체 및 적용 가능한 전기 규칙에 따라 달라집니다.

모든 DC 시스템에서 모든 도체가 동일한 방식으로 전환되어야 한다고 가정하지 마십시오. 특정 애플리케이션에 대한 요구 사항과 장치가 제안된 스위칭 배열에 대해 승인되었는지 여부를 확인하십시오.

5단계: 여행 특성 및 조율 확인

제조사의 시간-전류 곡선과 연결된 부하의 특성을 검토하십시오. 보호는 정상 작동 중에 불필요한 트립을 피하면서 도체와 장비를 보호할 수 있을 만큼 신속하게 반응해야 합니다.

여러 보호 장치가 있는 시스템에서 조정은 가능한 경우 오류에 가장 가까운 장치가 작동하도록 보장하는 데 도움이 됩니다. 실제 선택성은 장치의 시간-현재 동작, 결함 수준 및 제조업체 조정 데이터에 따라 달라집니다.

6단계: 환경 조건 평가

온도, 습도, 먼지, 진동, 부식 및 인클로저 환기는 전기 장비의 적합성과 성능에 영향을 미칠 수 있습니다. 실외 태양광 설치 및 산업 환경에는 적절한 인클로저, 침투 방지 및 온도 저하가 필요할 수 있습니다.

7단계: 표준 및 문서 확인

해당 제품 표준, 인증 요구사항, 설치 지침, 기술 문서를 확인하세요. 장치 및 시장에 따라 관련 표준에는 해당 회로 차단기의 경우 IEC 60947-2, 해당 AC/DC 회로 차단기의 경우 IEC 60898-2 또는 덮힌 성형 케이스 회로 차단기 및 관련 제품의 경우 UL 489가 포함될 수 있습니다. 적용 여부는 제품 카테고리 및 인증 범위에 따라 다릅니다.

구매자는 주문하기 전에 정확한 모델의 데이터시트, 정격 DC 전압, 정격 전류, 차단 용량, 승인된 극 구성, 트립 곡선 및 관련 인증 정보를 요청해야 합니다.

7. 구매자는 어떤 실수를 피해야 합니까?

많은 회로 보호 문제는 정상 작동이 아닌 사양, 조달 또는 시스템 통합 중에 발생합니다. 일반적인 실수를 인식하면 불필요한 비용을 줄이고 설치 신뢰성을 높일 수 있습니다.

전류량만을 기준으로 차단기 선택

정격 전류 정격이 동일한 두 장치의 전압 정격, 차단 용량, 트립 곡선 및 허용되는 애플리케이션이 다를 수 있습니다. 단일 숫자에 의존하기보다는 전체 사양을 비교하십시오.

DC 회로에서 AC 전용 제품 사용

AC 등급은 차단기가 DC를 안전하게 차단할 수 있음을 입증하지 않습니다. 제조업체 문서에서 명시적인 DC 정격과 허용된 작동 구성을 확인하십시오.

사용 가능한 오류 전류 무시

차단 용량이 부족한 장치는 결함을 안전하게 차단하지 못할 수도 있습니다. 이는 배터리 공급 회로 및 높은 단락 전류를 전달할 수 있는 기타 시스템에서 특히 중요합니다.

극 및 극성 요구 사항 간과

일부 DC 차단기는 극성에 민감한 연결 또는 특정 직렬 극 배열을 지정합니다. 승인 없이 연결을 반대로 바꾸거나 구성을 변경하면 중단 성능에 영향을 미치고 안전성이 저하될 수 있습니다.

향후 시스템 변경을 고려하지 않음

계획된 배터리 용량 증가, 태양광 스트링 추가 또는 배전 아키텍처 변경은 시스템 전압, 전류 및 결함 수준에 영향을 미칠 수 있습니다. 적절한 현재 보호 설계를 미래 보장으로 대체하지 않고 사양을 확정하기 전에 예측 가능한 확장 요구 사항을 검토하십시오.

불완전한 기술 문서 수락

불완전한 데이터시트로 인해 제품을 객관적으로 비교하기가 어렵습니다. 조달 팀은 제품을 승인하기 전에 검증 가능한 모델별 정보를 요청하고 누락된 등급 또는 인증 세부 사항을 명확히 해야 합니다.

8. 주요 설치 및 유지 관리 방식은 무엇입니까?

올바르게 선택한 DC 회로 차단기라도 잘못 설치되거나 부적합한 조건에서 유지 관리되면 제대로 작동하지 않을 수 있습니다. 설치 및 유지보수는 제조업체의 지침 및 해당 규정에 따라 자격을 갖춘 인력이 수행해야 합니다.

설치 모범 사례

• 전원을 분리하십시오:회로에서 작업하기 전에 승인된 잠금 및 확인 절차를 따르십시오. 특정 조건에서는 배터리와 광전지 모듈에 전원이 공급될 수 있다는 점을 기억하십시오.
• 배선도를 따르십시오.단자 할당, 극성 표시 및 지정된 직렬 극 배열을 준수하십시오.
• 적합한 도체를 사용하십시오.케이블 크기, 절연 등급, 단자 호환성 및 도체 준비를 확인하십시오.
• 지정된 토크 적용:연결이 느슨해지거나 과열되는 위험을 줄이려면 제조업체가 명시한 토크로 단자를 조이십시오.
• 환경 보호 유지:환경에 적합한 인클로저에 차단기를 설치하고 환기 및 공간 요구 사항을 준수하십시오.
• 완료된 설치를 확인합니다.회로에 전원을 공급하기 전에 시스템 설계, 제품 지침 및 해당 규정에서 요구하는 검사 및 테스트를 수행하십시오.

정기 검사 및 문제 해결

검사 간격은 장비 제조업체의 권장 사항, 작동 환경 및 설치의 중요성을 반영해야 합니다. 유지 관리 기록은 반복되는 문제를 식별하고 계획된 교체를 지원하는 데 도움이 됩니다.

• 눈에 띄는 손상, 변색, 부식 또는 과열 징후가 있는지 확인하십시오.
• 모니터링 기능을 사용할 수 있는 경우 트립 기록이나 시스템 알람을 검토합니다.
• 원인을 파악하지 않고 차단기를 반복적으로 재설정하기보다는 반복적인 트립을 조사하십시오.
• 단자, 장착 배열 및 인클로저가 적절한 상태로 유지되는지 확인하십시오.
• 결함이 있거나 손상된 장치를 적절한 등급 및 승인을 받은 제품으로 교체하십시오.

반복적으로 트립되는 차단기는 과부하, 단락, 장비 결함 또는 부적절한 작동 조건에 올바르게 반응할 수 있습니다. 자격을 갖춘 기술자는 시스템을 서비스 센터로 보내기 전에 원인을 파악해야 합니다.
