C45 MCB 액세서리

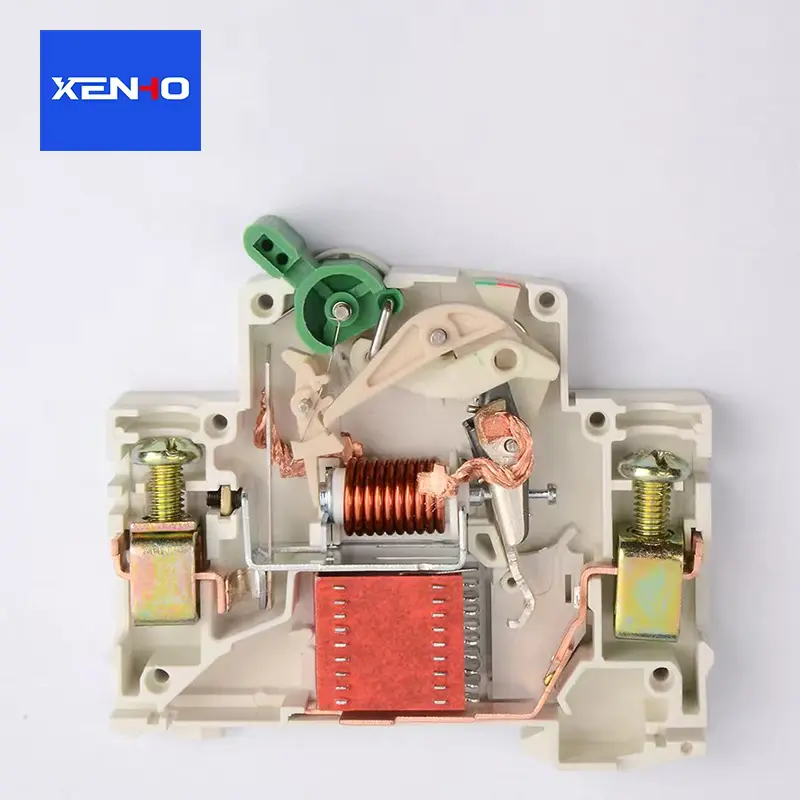

C45 시리즈 소형 회로 차단기용 신뢰할 수 있는 교체 부품을 구입해야 하는 경우 XENHO 공장에서는 차단 용량이 4.5kA 또는 6kA인 1P/2P/3P/4P 모델용 완전한 내부 구성 요소를 제공합니다. C45 MCB 액세서리에는 전자기 코일, 이동 접점, 바이메탈 스트립, 아크 챔버, 고정 접점, 단자, 작동 메커니즘 및 하우징이 포함됩니다. 이러한 부품은 직접 교체할 수 있도록 원래 치수로 제조되었습니다.

문의 보내기

제품 설명

현장 수리, 예비 부품 재고 및 OEM 조립을 위해 XENHO를 선택하세요. 각 구성 요소가 IEC 60898-1 표준을 충족하고 CE 및 CCC 인증을 획득했다는 사실을 알고 XENHO C45 MCB 액세서리를 안심하고 구매하세요.

핵심 구성요소:

1. 전자기 코일: 4.5kA 또는 6kA 차단 정격의 구리 절연 전선으로 감겨 있습니다. 고장 전류가 발생하면 자기력이 플런저를 구동하여 래치를 타격하여 0.01초 이내에 전원을 차단합니다. B 곡선(3-5x 전류), C 곡선(5-10x 전류) 또는 D 곡선(10-20x 전류)에 적합합니다.

2. 이동 접점: 은합금 팁은 아크 손상을 방지합니다. 팔에는 유연성과 강도의 균형을 맞추기 위해 베릴륨 구리 또는 인청동을 사용합니다. 15,000회의 스위칭 작업을 위해 설계되었습니다.

3. 바이메탈 요소: 니켈-철-크롬 합금. 과부하가 발생하면 열로 인해 편향이 발생하여 제어된 지연 후에 래치가 트리거됩니다. 성능은 IEC 역시간 곡선을 충족합니다. 다양한 정격 전류(1A~63A)에는 다양한 사양이 필요합니다. 섞지 마십시오.

4. 아크 챔버: 적층된 아연 도금 강판. 빠른 소멸을 위해 호를 쪼개고 늘리고 냉각시킵니다.

5. 고정 접점: 이동 접점과 쌍을 이루는 은합금 접점 표면입니다. 베이스는 구리 또는 황동입니다. 곡선형 또는 플랫 팁 디자인으로 저항이 최소화됩니다.

6. 터미널: 터널형 디자인, 주석/니켈 도금 처리된 황동 또는 구리. 25mm² 와이어 수용, 조임 토크 2.5Nm.

7. 트립 메커니즘: 스탬프 처리된 강철 부품 및 스프링. 신속 폐쇄 작동 및 자유 트립 기능을 제공합니다. 오류 발생 시 핸들 위치에 관계없이 접점이 강제로 열립니다.

8. 케이싱 및 베이스: UL94 V-0 화염 등급의 PA66 플라스틱. -30℃ ~ +70℃에서 작동합니다. 연락처 상태를 보여주는 빨간색/녹색 표시 창 기능이 있습니다.

명세서:

C45 시리즈 1P/2P/3P/4P, 1A ~ 63A에 적합합니다.

차단 용량: 4.5kA 또는 6kA. 절연 전압: 500V.

임펄스 내전압: 4kV.

작동 온도: -30℃ ~ +70℃.

가연성 등급: UL94 V-0.

인증: CE, CCC. IEC 60898-1을 충족합니다.

일반적인 용도:

차단기 정밀 검사, 판매 후 예비 부품, 패널 제작 재고, 기존 배전함 업그레이드.

주요 알림:

주문하기 전에 차단기 유형, 암페어 정격, 극 수 및 트립 곡선을 확인하십시오. 다른 등급을 혼합하지 마십시오. 자격을 갖춘 전기 기술자만이 전원을 차단한 후 교체품을 설치해야 합니다. 바이메탈 및 코일 등급은 원래 장치와 일치해야 합니다. 호 플레이트는 올바른 방향을 향해야 합니다. 대량 구매자는 자재 인증서 및 배치 코드를 요청할 수 있습니다.

XENHO – 전문 전기 제조, 신뢰할 수 있는 품질.

플라스틱 부품	PA6、PA66
연락하다	구리 합금, 은 합금, 은 흑연
구리	T1, T2, 황동
스탬프 부품	황동 도금 철, 구리 도금 철, 황동, 구리
아크 챔버	8-14 플레이트
기타	OEM
