L7 MCB 액세서리

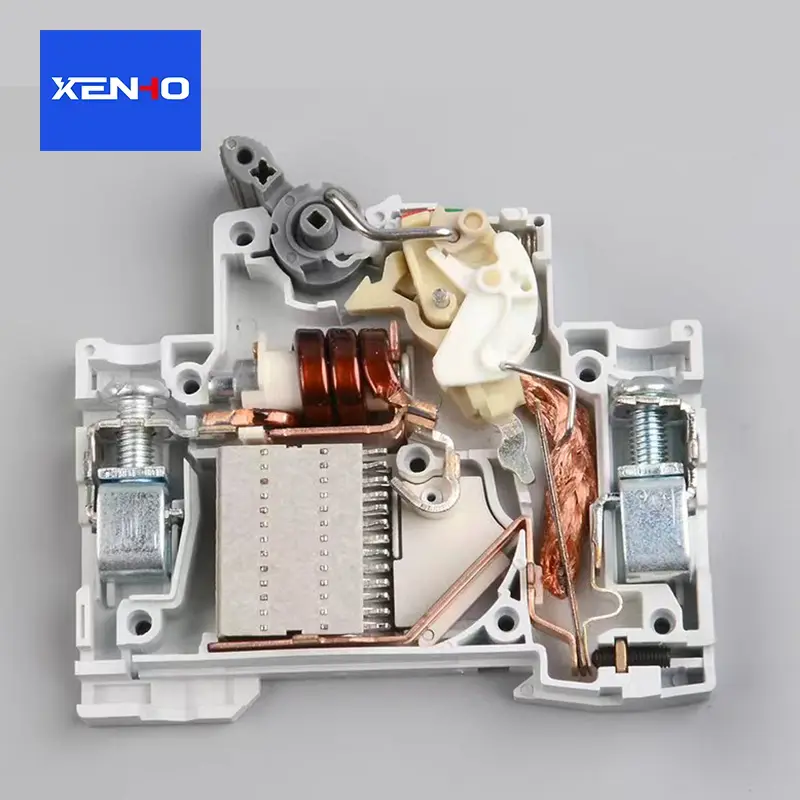

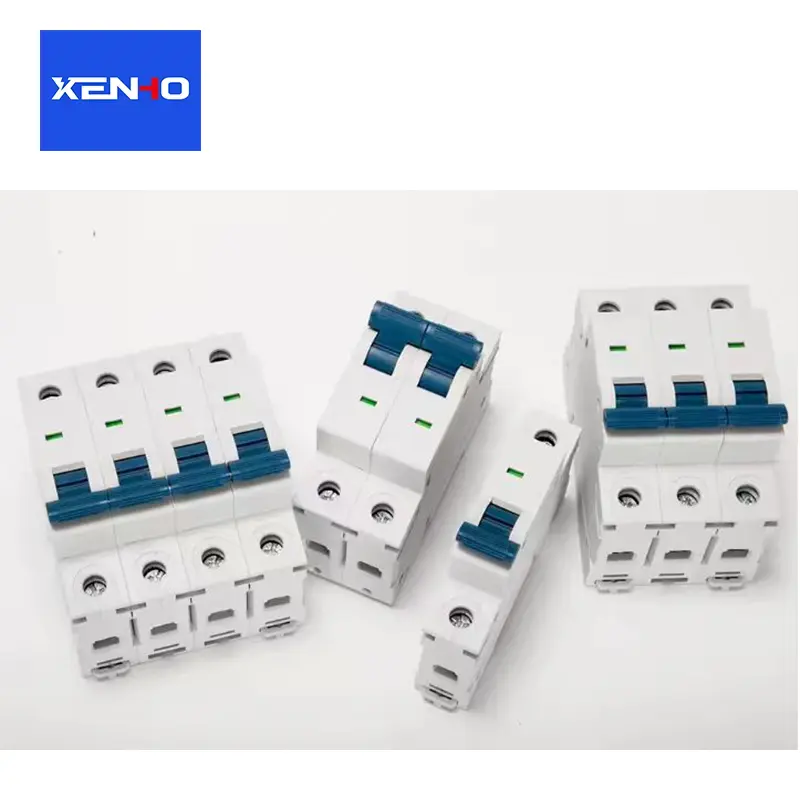

XENHO 공장의 L7 MCB 액세서리는 L7 시리즈 1P/2P/3P/4P 소형 회로 차단기에 적합한 열동 자기 차단기의 모든 핵심 내부 구성 요소를 포괄합니다. 제품에는 전자기 코일, 이동 접점, 바이메탈 스트립, 아크 챔버, 고정 접점, 단자, 작동 메커니즘 및 수리 교체 및 OEM 조립용 하우징이 포함됩니다. 모든 구성 요소는 완전한 호환성을 위해 원래 치수와 재료 표준에 따라 제조됩니다.

문의 보내기

제품 설명

XENHO는 중국의 전문 제조업체로서 고품질 L7 MCB 액세서리를 제공하고자 합니다. CE, CCC 및 IEC 60898-1 인증을 받은 이 제품은 안정적인 성능을 제공합니다. 언제든지 저희에게 연락하여 견적을 요청하실 수 있습니다.

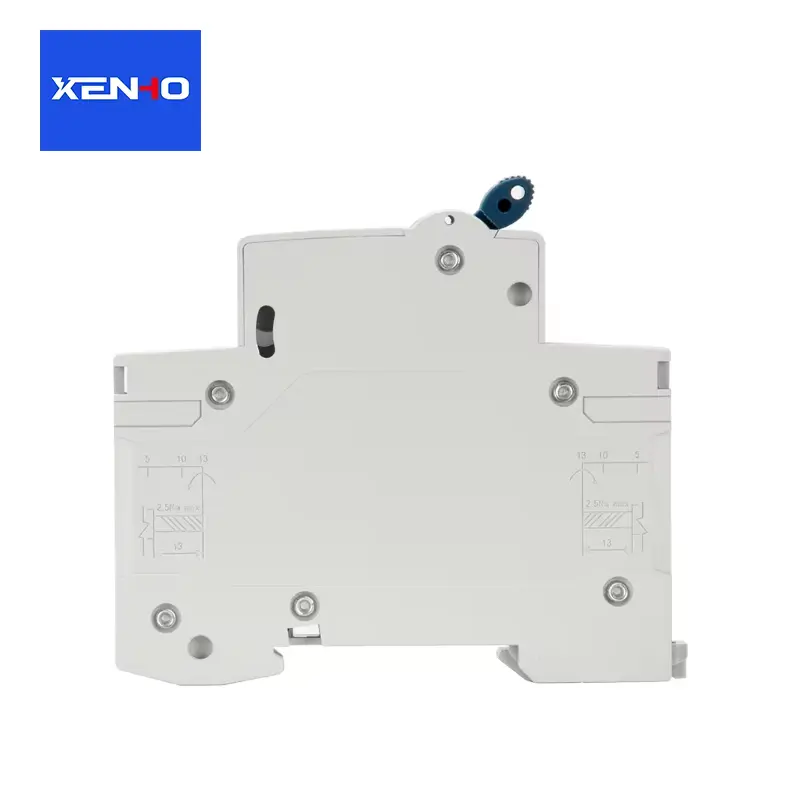

핵심 액세서리: 전자기 코일: 단락 보호를 위해 고순도 구리 에나멜선으로 감겨 있으며 차단 정격은 10kA입니다. 강한 자기장을 발생시켜 단락 시 전기자를 즉시 끌어당겨 0.01초 이내에 개방합니다. 이동 접점: 은 합금 접점, 아크 침식 방지. 베릴륨 구리 또는 인청동으로 제작된 접점 암, 기계적 수명은 20,000회 이상입니다. 바이메탈 스트립: 과부하 보호용 니켈-크롬-철 합금. 시간 지연 동작을 위한 푸시 트립 메커니즘으로 과부하 시 가열되면 구부러지며 정확도는 IEC 60898-1 반한시 특성을 준수합니다. 아크 챔버(Arc Chamber): 아연도금 강철 또는 스테인리스 강철로 된 평행판으로, 급속 소멸을 위해 아크를 쪼개고 늘리고 냉각시킵니다. 고정 접점: 은 합금 접점은 이동 접점, 구형 또는 평면 접점 표면과 함께 작동하여 접촉 저항을 줄입니다. 터미널: 터널형 디자인, 주석/니켈 도금된 황동 또는 구리. 1-32A는 25mm² 와이어를 수용하고, 40-63A는 35mm² 와이어를 수용하며, 조임 토크는 2.5Nm입니다. 작동 메커니즘: 스탬프가 찍힌 금속 부품과 스프링으로 구성되어 있으며 빠르게 닫히고 자유로운 트립 기능을 갖추고 있습니다. 하우징 및 베이스: UL94 V-0 난연성 PA66 엔지니어링 플라스틱, -30℃ ~ +70℃에서 정상 작동, 접점 개방 상태를 보여주는 녹색 표시기 스트립.

기술 사양:

차단 용량: 10kA. 절연 전압: 500V.

임펄스 내전압: 6kV.

작동 온도: -30℃ ~ +70℃.

인증: CE, CCC, IEC 60898-1 준수.

신청: 차단기 수리, 판매 후 예비 부품, OEM 조립, 장비 개조.

중요 사항: 모델명, 정격전류, 극수, 트립특성을 확인한 후 선정하세요. 사양이 다르면 상호 교환이 불가능합니다. 교체는 전원이 차단된 상태에서 전문 전기 기술자가 수행해야 합니다. 바이메탈 스트립 및 코일 사양은 원래 제품과 일치해야 합니다. 아크 챔버 방향이 올바른지 확인하십시오. 대량 주문은 재료 테스트 보고서 및 추적성 코드를 지원합니다.

제품 매개변수

부속품	재료
플라스틱 부품	PA6、PA66
연락하다	구리 합금, 은 합금, 은 흑연
구리	T1, T2, 황동
스탬프 부품	황동 도금 철, 구리 도금 철, 황동, 구리
아크 챔버	8-14 플레이트
기타	OEM
