L7S6 MCB 액세서리

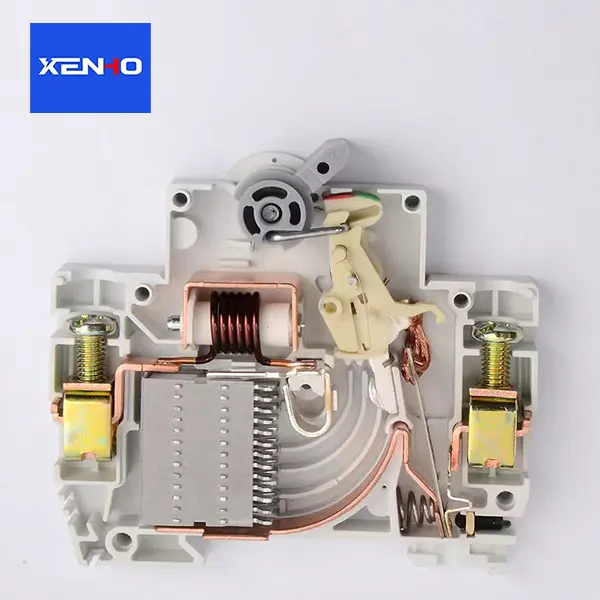

XENHO 공장의 L7S6 MCB 액세서리는 차단 용량이 6kA인 L7S6 유형 1P/2P/3P/4P 소형 회로 차단기용으로 설계되었습니다. 제품 범위에는 이동 접점, 전자기 코일, 바이메탈 스트립, 아크 챔버, 고정 접점, 단자, 작동 메커니즘, 하우징 및 차단기 수리 교체를 위한 모든 핵심 내부 구성 요소, 판매 후 예비 부품 및 OEM 조립이 포함됩니다. 모든 액세서리는 완전한 호환성을 위해 원래의 치수와 재료 표준에 따라 제조됩니다.

문의 보내기

제품 설명

중국의 회로 차단기 액세서리 전문 제조업체인 XENHO L7S6 MCB 액세서리는 높은 호환성과 완벽한 호환성을 갖추고 있습니다. IEC 60898-1 표준을 준수하고 CE 및 CCC 인증을 획득한 이 액세서리는 회로 차단기 수리 및 교체, 애프터마켓 예비 부품 및 OEM 조립에 적합합니다.

핵심 액세서리 소개:

이동 접점: 고정 접점과 함께 작동하여 회로를 열고 닫습니다. 은 합금 접점은 아크 침식 저항 및 용접 방지 성능을 제공합니다. 베릴륨 구리 또는 인청동으로 제작된 접점 암은 탄성이 좋고 기계적 수명이 20,000회 이상입니다.

전자기 코일: 단락 보호에 사용되며 녹슬지 않는 철심이 있는 고순도 구리 에나멜선으로 감겨 있습니다. 단락 시 강한 자기장을 발생시켜 전기자를 끌어당겨 0.01초 이내에 개방됩니다. 6kA 차단 정격, C 곡선에 적합(정격 전류의 5~10배).

바이메탈 스트립: 니켈-크롬-철 합금으로 만들어진 과부하 보호에 사용됩니다. 과부하가 걸리면 열로 인해 구부러져 트립 메커니즘을 밀어 한시 트립을 하게 되며 정확도는 IEC 60898-1 반한시 특성을 준수합니다. 정격 전류가 다르면 사양도 달라집니다. 섞지 마십시오.

아크 챔버: 접점 주위에 설치된 아연 도금 강철 또는 스테인리스 강철로 된 여러 평행판. 빠른 소멸을 위해 호를 쪼개고 늘리고 냉각시킵니다.

고정 접점: 베이스에 고정된 은합금 접점, 이동 접점과 쌍을 이룹니다. 구리 또는 황동으로 제작된 접점 홀더입니다.

단자: 터널형 설계, 주석 또는 니켈 도금된 황동 또는 구리. 25mm² 와이어 수용, 조임 토크 2.5Nm.

작동 메커니즘: 스탬핑된 금속 부품 및 스프링, 빠른 닫기 및 자유 트립 기능을 갖추고 있습니다.

하우징 및 베이스: PA66 엔지니어링 플라스틱, UL94 V-0 난연제, -30℃ ~ +70℃에서 작동합니다.

기술 사양:

L7S6 시리즈 1P/2P/3P/4P, 1A-63A와 호환됩니다. 차단 용량 6kA, 절연 전압 500V, 임펄스 내전압 4kV, 작동 온도 -30℃ ~ +70℃, UL94 V-0 난연성. IEC 60898-1을 준수하고 CE 및 CCC 인증을 받았습니다.

신청:

차단기 수리, 판매 후 예비 부품, OEM 조립.

중요 사항:

모델, 전류, 극, 특성을 확인한 후 선정하세요. 교체는 전원이 차단된 상태에서 전문 전기 기술자가 수행해야 합니다. 바이메탈 스트립 및 코일 사양은 원래 제품과 일치해야 합니다. 아크 챔버 방향이 올바른지 확인하십시오. 사양이 다르면 상호 교환이 불가능합니다.

부속품	재료
플라스틱 부품	PA6、PA66
연락하다	구리 합금, 은 합금, 은 흑연
구리	T1, T2, 황동
스탬프 부품	황동 도금 철, 구리 도금 철, 황동, 구리
아크 챔버	8-14 플레이트
기타	OEM
