C65 MCB 액세서리

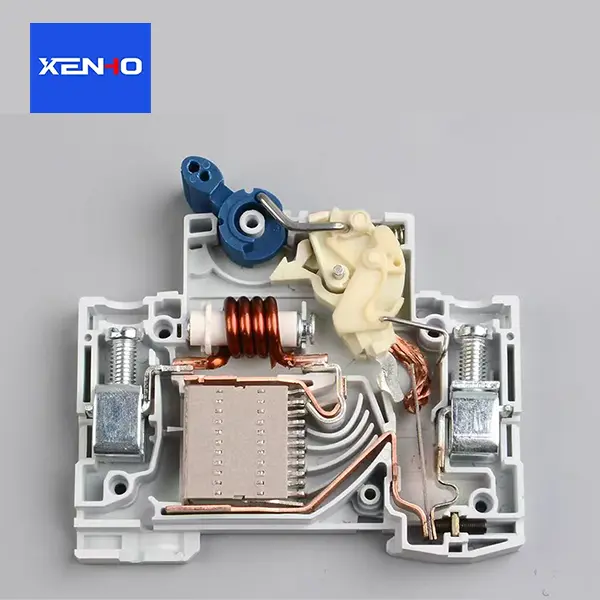

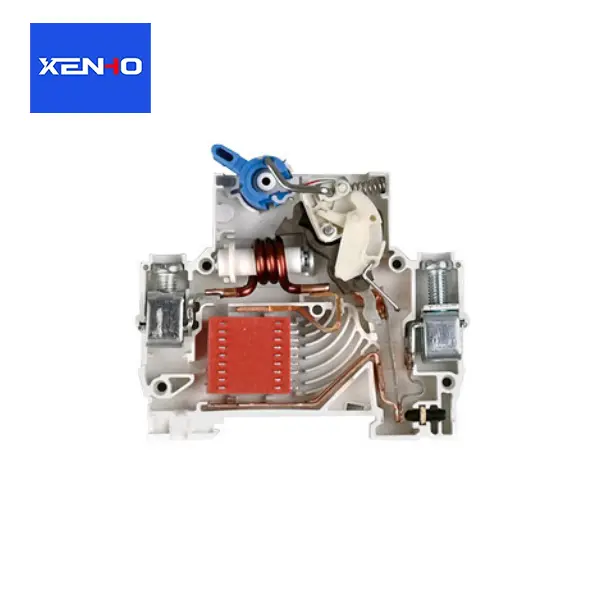

XENHO C65 MCB 액세서리는 차단 용량이 10kA인 C65 유형 1P/2P/3P/4P 소형 회로 차단기용으로 설계되었습니다. 제품 범위에는 전자기 코일, 이동 접점, 바이메탈 스트립, 아크 챔버, 고정 접점, 단자, 작동 메커니즘, 하우징 및 수리 교체를 위한 모든 핵심 내부 부품, 판매 후 예비 부품 및 OEM 조립이 포함됩니다. IEC 60898-1을 준수하고 CE 및 CCC 인증을 받은 원래 치수 및 재료 표준에 따라 제조되었습니다.

문의 보내기

제품 설명

중국의 전문 제조업체인 XENHO는 C65 시리즈 소형 회로 차단기뿐만 아니라 C65 MCB 액세서리도 생산합니다. 당사의 제품 범위는 최대 차단 용량이 10kA인 1P, 2P, 3P 및 4P 회로 차단기에 적합한 전자기 코일, 이동 접점, 바이메탈 스트립, 아크 소화 챔버, 단자 및 작동 메커니즘을 포함합니다.

핵심 액세서리:

전자기 코일: 고순도 에나멜선으로 감겨 있으며, 단락 시 강한 자기장을 발생시켜 0.01초 이내에 개방됩니다. C-곡선: 정격 전류의 5~10배, D-곡선: 정격 전류의 10~20배.

이동 접점: 은합금 접점, 아크 침식 방지. 베릴륨 구리 또는 인청동으로 제작된 접점 암, 기계적 수명은 20,000회 이상입니다.

바이메탈 스트립: 니켈-크롬-철 합금, 시간 지연 트립을 위해 과부하 시 구부러지며 정확도는 반한시 특성을 따릅니다. 다양한 등급은 다양한 사양에 해당합니다.

아크 챔버: 아연 도금 강철 또는 스테인리스 강철로 된 평행판으로, 10kA의 높은 차단 용량을 위해 아크를 분할, 신장 및 냉각합니다.

고정 접점: 베이스에 고정된 은합금 접점은 이동 접점과 함께 작동합니다. 구리 또는 황동으로 제작된 접점 홀더입니다.

단자: 터널형 설계, 주석/니켈 도금된 황동 또는 구리. 1-32A는 25mm² 와이어를 수용하고, 40-63A는 35mm² 와이어를 수용하며, 조임 토크는 2.5Nm입니다.

작동 메커니즘: 스탬프가 찍힌 금속 부품과 스프링으로 구성되어 있으며 빠른 닫기 및 자유 트립 기능을 갖추고 있습니다.

하우징 및 베이스: UL94 V-0 난연성 PA66, -30℃ ~ +70℃에서 작동, 녹색 표시 스트립이 접점 개방 상태를 표시합니다.

기술 사양:

호환성	C65 시리즈 1P/2P/3P/4P, 1A-63A와 호환 가능
차단 용량	10kA
절연전압	500V
스탠드 전압 임펄스	6kV
작동 온도	-30℃ ~ +70℃
난연제	UL94 V-0 난연제

신청:

차단기 수리, 판매 후 예비 부품, OEM 조립, 장비 개조.

중요 사항:

모델, 전류, 극, 특성을 확인한 후 선정하세요. 교체는 전원이 차단된 상태에서 전문 전기 기술자가 수행해야 합니다. 바이메탈 스트립 및 코일 사양은 원래 제품과 일치해야 합니다. 아크 챔버 방향이 올바른지 확인하십시오. 사양이 다르면 상호 교환이 불가능합니다.

부속품	재료
플라스틱 부품	PA6、PA66
연락하다	구리 합금, 은 합금, 은 흑연
구리	T1, T2, 황동
스탬프 부품	황동 도금 철, 구리 도금 철, 황동, 구리
아크 챔버	8-14 플레이트
기타	OEM
